5. Database & logger

Jul 15, 2024, 11 min read

1. Overview & IDEA - HW monitoring 2. Problem & PoC 3. DATA Design 4. Publisher 5. Database & logger 6. Visualization 7. ToBeContinue…?

Conclusion

여기까지 왔다면 정말 많이 왔다. 데이터를 직접 생성해서 KAFKA 구축해주고 보내는 부분까지 확인을 했다.

결과적으로보면 이런 대시보드를 완성할 수 있었다. JAVA만 깔려있다면 어떤 ec2든 그라파나로 모니터링 할 수 있게 된것이다. 물론 kafka ip등 여러가변요소를 잡아줘야 하지만 결과적으로는 실시간으로 어디서 어떤 문제가 있는지를 무조건 확인할 수 있게 되었다.

실제로 스트레스 테스트를 해본결과 5초이내로 무조건 확인을 할 수 있게 되어서 조금 안심이 되는 느낌이 들기도 한다,

구조는 아래와 같다.

	              InFulxDB - Grafana
Node2 \              |
Node1 -> Kafka -> Telegraf
Node3 /

위에 구조로 운영이 되며 추후 Haddop 노드들을 달아서 완성 시킬 계획이다. 지금은 Kafka, Telegraf,Grafana를 모니터링 하고 있고 한개의 ec2를 더 모니터링 하고 있다.

우선 이전에 KAFKA까지 정리가 되었으니 다음 InFluxDB를 한번 보자

InfluxDB

문제 상황은 아래였다

  1. Kafka에 적제된 message를 InfluxDB로 적재하고싶다.
  2. Kafka에 message는 json으로 형식을 정리할 필요가 있다.

DB설치

기본적으로 document에 나와있는 것을 기준으로 작업했다.

https://www.influxdata.com/blog/getting-started-apache-kafka-influxdb/

설치

https://docs.influxdata.com/influxdb/v2/install/

위에 url을 가지고 설치를 진행했는데 kafka로 단련된 나는 설치하는게 그리 어렵지 않았다.

# Ubuntu/Debian AMD64
curl -O https://dl.influxdata.com/influxdb/releases/influxdb2_2.7.5-1_amd64.deb
sudo dpkg -i influxdb2_2.7.5-1_amd64.deb

요런 코드로 deb를 받아주고 이를 설치해 준다.

실행
sudo service influxdb start

요 코드로 실행을 해주면 된다. daemon으로 떠있어서 다른 작업을 하기에도 쉽다.

● influxdb.service - InfluxDB is an open-source, distributed, time series database
   Loaded: loaded (/lib/systemd/system/influxdb.service; enabled; vendor preset: enable>
   Active: active (running)

성공적으로 실행이 되면 요런 로그가 남는다.

GUI

실행을 하게되고 aws에서 인바운드 규칙에서 8086 포트(기본포트)를 “내IP”만 해줘도 좋고 전체 공개를 해서 url로 접근이 가능하게 한다.

{ip}:{port}

로 들어가게 되면 아래와 같은 화면이 나온다. 여기서 get started 클릭 요런 화면에서 하라는대로 지정해준다. 고럼 로그인 창이 나오고 로그인을 하면 일딴 ㅇㅋ!

그럼이제 Telegraf를 설정해 줘야 한다. Load Data에서 오른쪽 위에 INFLUXDB OUTPUT PLUGIN을 누르면 요런 화면이 나오는데 이부분이 바로 Telegraf -> InfluxDB로 넘어오는 데이터들을 변환하고 어디에 어떻게 적재할 것인지 설정해 주는 부분이 된다.

요걸 고대로 복사해서 이제 Telegraf.conf에 넣어줘야한다. 그리고 튜토리얼을 보면 Kafka에 대한 설정도 나오는데 요두개를 설정해 줘야한다.

Kafka -> telegraf -> infulxdb

구조이기 떄문에 telegraf에서는 kafka에서 넘어오는 데이터에 대한 설정도, influxdb에 넣는 설정도 같이 해줘야 하기 때문이다.

Telegraf.config

읽는 사람의 편의를 위해서 조금 더 길게 써보면 저걸 고대로 복사해서 telegraf를 실행할 서버로온다. 서버도 좋고 influx와 같은 서버에서 실행해도 된다.

원래 길지만 조금 정리해보면 아래와 같다.

telegraf.conf
기억하자 경로는 /etc/telegraf 에다가 이 문서를 넣어줘야한다.
  [agent]
    hostname = "Cluster"


  [[outputs.influxdb_v2]]
  urls = ["http://{ip}:8086"]

  token = "$INFLUX_TOKEN"

  organization = "test"

  bucket = "ec2"

[[inputs.kafka_consumer]]
  ## Kafka brokers.
  brokers = ["{ip}:9092"]
  client_id = "test"
  ## Topics to consume.
  topics = ["testtopic"]

  ## When set this tag will be added to all metrics with the topic as the value.
  topic_tag = "test"
  max_message_len = 1000000
  data_format = "json"
  json_name_key= "ec2Number"

보면

  • agent
    • 현재 telegraf가 실행되고 있는 프로세스를 agent라고 부르고 global한 설정을 해준다.
    • 여러개의 설정이 있지만 딱 하나 hostname만 해주었다.
    • 기본 hostname은 ip인데 요게 보기 싫어서 cluster라고 명명했다.
  • outputs.influxdb_v2
    • influxdb로 나가는 데이터들에 관련한 부분이다.
    • url : influxdb가 실행되고 있는 ip:port를 입력해준다.
    • token : influxdb에서는 보안을 위해 token을 발급하고 각 bucket에 대한 읽고 쓰는 권한을 부여한다. 요걸 기억하고 있다가 후에 INFLUX_TOKEN에 변수로 token을 넣어주고 export해주면 된다.
    • organization : 이부분은 본인의 프로젝트이름을 넣어주면 된다. 단 influxdb에 최초에 입력한 부분과 같아야 한다고 생각한다.(확인 필)
    • bucket : 데이터가 저장될 bucket이다. 다른 데이터베이스의 Databases와 비슷하다.
  • inputs.kafka_consumer
    • 카파카로부터 들어오는 데이터들에 관한 부분이다.
    • brokers : 당연히 kafka server.properties에 설정한 advertiseLinstenr에 ip:port를 넣어줘야한다.
    • cliend_id : kafka를 하나의 client로 보고 이를 구분짓는 이름이다.
    • topics : 구독할 토픽인데 내가 짠 구조는 데이터 안에 구분자가 있기 때문에 하나의 토픽만을 사용했다.(구조에 따라 여러개를 넣을 수 있다.)
    • topic_tag : 이부분이 조금 애매한데 tag가 influxdb의 구조인지 아니면 colume과 같은 친구인지는 공부가 조금 필요하다
    • data_format에서 삽질을 좀 많이했는데 중요하다. 여기는 kafka에서 넘어오는 json이든 csv는 많은 데이터를 어떻게 변환할 껀지에 대한 부분이다.

data_format

우선은 url부터 보자면

https://docs.influxdata.com/telegraf/v1/data_formats/input/json/ https://github.com/tidwall/gjson/blob/v1.7.5/SYNTAX.md#path-structure https://github.com/influxdata/telegraf/tree/master/plugins/parsers/json_v2

이거 3개를 같이 봐야한다.

json을 어떻게 변환할 건지에 대해서 이야기하는 것들인데 GJSON이라는 프로토콜을 따르는 것같다. 이는 json구조에서 데이터의 path에 대해 정의해 놓은 부분이다.

우선 내 json구조를 보게된면 아래와 같다. topRateProcess는 parsing도 잘못되어있고 너무 많아서 우선 제외했다.

{
//현재 노드이름
  "ec2Number": "telegraf",
//현재 노드의 cpu 사용량
  "cpu": {
    "system": 6.2,
    "user": 0
  },
  //현재 노드의 disk r/w
  "disk": {
    "write": 16,
    "read": 3.7
  },
  //현재 노드의 mem 사용량
  "mem": {
    "used": 364.1,
    "unused": 788.1
  },
  "topRateProcess": []
}

중요한건 influxdb에는 measurment라는 key와 같은 역할을 하는 객체가 있는데 이를 설정해 주지 않으면 kafka-consumer로 기본설정을 하게 된다. 이렇게 되면 구분자가 사라지면서 이게 telegraf에서 온거든 kafka에서 온거든 다 똑같게 들어가므로 로그가 합쳐지게 되는 썩을 결과가 된다…

해서 위에 3개의 url이 필요한 것이다. 내가 적용한 부분만 보면 아래와 같다.

#config
[[inputs.file]]
  files = ["example"]
  json_name_key = "name"
  tag_keys = ["my_tag_1"]
  json_string_fields = ["b_my_field"]
  data_format = "json"
//input
{
    "a": 5,
    "b": {
        "c": 6,
        "my_field": "description"
    },
    "my_tag_1": "foo",
    "name": "my_json"
}
output
my_json,my_tag_1=foo a=5,b_c=6,b_my_field="description"

config를 보면 json_name_key가 name일 때 output이 my_json으로 들어간다. 해서 ec2Number가 key값인 내구조에서 위에 config처럼 설정해 주면 각기 다른 measurment로 들어가게 된다.

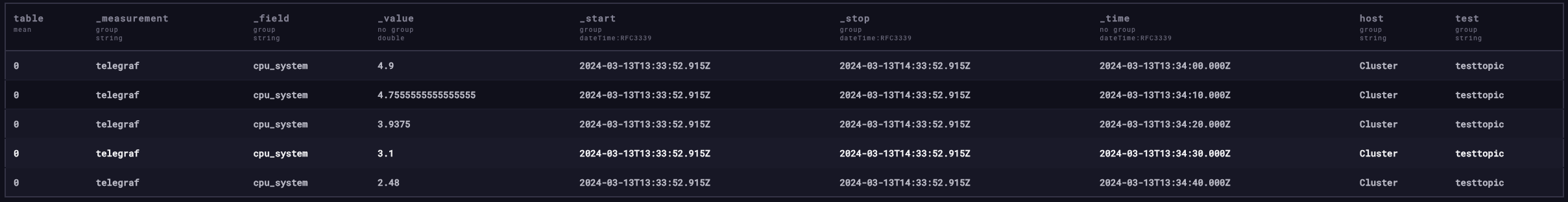

이후 다른 json은 계층구조가 생기면 ”_“를 구분자로해서 들어간다. 해서 들어간 데이터를 보면 아래와 같다.

요기까지 하게 되면 우선 influx까지 들어오게 될것이다.

Token

메뉴에서 API Tokens를 들어가서 토큰을 발급하게되면 (물론 아래는 내께 아니라 document에 나온것) 아래 토큰을 발급해 준다. 요거 무조건 기억하고 있어야한다. grafana에서도 필요하니까!

export INFLUX_TOKEN=_YOUR_INFLUXDB_TOKEN_

터미널에서 token을 환경변수로 등록해주면 conf에서 알아서 잡아온다.

Telegraf

설치는 아래와 같이 진행하면되고

sudo apt-get update
sudo apt-get install telegraf

실행은 /etc/telegraf가서 실행하면된다!

telegraf --config _YOUR_HOME_DIRECTORY_/influxgarden_integration/telegraf.conf

이제 Grafana 남았다!!!

->다음편6. Visualization에서 계속
